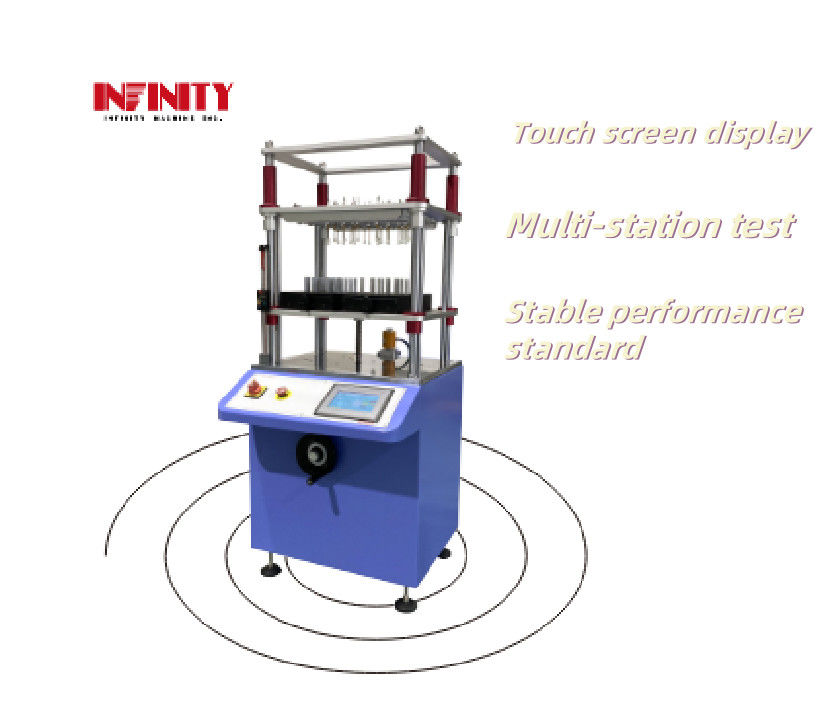

Máquina de prueba de botones de alta precisión de alta velocidad para prueba de teclado de ordenador

Máquina de ensayo de botones de alta velocidad

Número de modelo: IN-3302

Aplicación:

El dispositivo se utiliza para el teclado de computadora, el teclado de cuaderno, el teléfono móvil, la calculadora, el libro electrónico, el diccionario electrónico, el controlador de juegos, el control remoto y otros productos electrónicos.

Características:

1Se usó la Panasonic japonesa.^®Seromotor + SHIMPO^®Dispositivo de reducción de velocidad planetario, bajo ruido, uso duradero.

2. Utilizando el botón de presión de la sonda de ajuste de carga, y equipado con una mesa especial de corrección de la carga de la sonda y un peso electrónico que corrige la salida de la sonda de ajuste de carga,la fuerza de golpe puede ser controlada con precisión y la vida de fatiga mecánica de la llave puede reflejarse verdaderamente.

3.La máquina adopta el acero de rodamiento de alta acero de Japón THK® como soporte, la transmisión lineal de rodamiento de Japón THK®, uso duradero; La mesa de ensayo está hecha de aluminio con tratamiento anodizado,textura de la superficie resistente al desgaste, equipado con un poroso para el posicionamiento de la sujeción del teclado;

4.Japón OMRON®7"TFT pantalla táctil a color +control Mitsubishi® PLC, interfaz de operación en inglés y chino, dos modos de prueba: modo de prueba continuo -- modo de prueba continua rápida;Modo de ensayo intermitente -- para satisfacer los requisitos de ensayo del tiempo de retención de la tecla, se puede establecer el tiempo de espera de prensa 0.1 ~ 99.99sec, subir (cabeza del botón) tiempo de residencia 0.1 ~ 99.99sec. Los tiempos de prueba 0 ~ 99999999 veces se puede establecer, con función de memoria de fallo de alimentación,alcanzar el número establecido de parada automáticaVelocidad de ensayo: 60 a 360 veces/min en modo de ensayo continuo, 5 a 100 veces/min en modo de ensayo intermitente.

5.Utilizando una ranura de guía de alta rigidez, se puede mover hacia adelante y hacia atrás, la cabeza de medición se puede mover a la izquierda y a la derecha, básicamente puede medir cualquier tecla.

6.Sensor de fuerza incorporado, puede probar la presión de la cabeza en tiempo real, más preciso y conveniente.



Parámetros de las especificaciones:



Proyecto	El SLas especificaciones
Prueba el viaje	10 mm
Diámetro de la cabeza de prensa	6 o 8 mm (dureza de Shaw 65, cabeza de silicona conductora negra, superficie de contacto esférica)
Barras de presión A	750gf (10 juegos)
Barras de presión B	1500gf (10 juegos)
Barras de presión C	3000 gf (10 juegos)
Al mismo tiempo para alcanzar el número de productos	12
Capacidad de llamada electrónica	Nivel de precisión de 5000gf 1
Rango de elevación de la superficie de trabajo	0 ~ 150 mm de elevación manual, coincidir con la regla de altura
Rango de retención de la muestra	460x320 mm
El alcance de la instalación de la medición de la cabeza	460x320 mm
Mantenga la presión baja para el tiempo	0.1 a 99,99 segundos (configuración disponible)
Aumento del tiempo de estancia	0.1 a 99,99 segundos (configuración disponible)
Configuración del número de ciclo	0~99999999 veces (ajuste)
Velocidad de ensayo	Modo de ensayo continuo 60~360 veces / min Modo de ensayo continuo 5 ~ 100 veces / min
Modelo de ensayo	Modo de ensayo continuo, modo de ensayo intermitente
Las demás máquinas y aparatos	30 cabezas de medición de ajuste de carga (pueden ser opcionales), 10 cabezas de medición fijas (pueden ser opcionales), tabla de ajuste de carga (norma), norma de pesaje electrónico (5000 gf)
El volumen	El valor de las emisiones de gases de efecto invernadero se calculará en función de las emisiones de gases de efecto invernadero.
Peso	Alrededor de 215 kg.
Fuente	1 ′′,AC220V, 5A





Descripción detallada del equipo:





Nuestros servicios:

Asistencia en la aplicación,instalación, formación, calibración, mantenimiento preventivo, apoyo técnico, actualización, reparación y piezas de repuesto.
