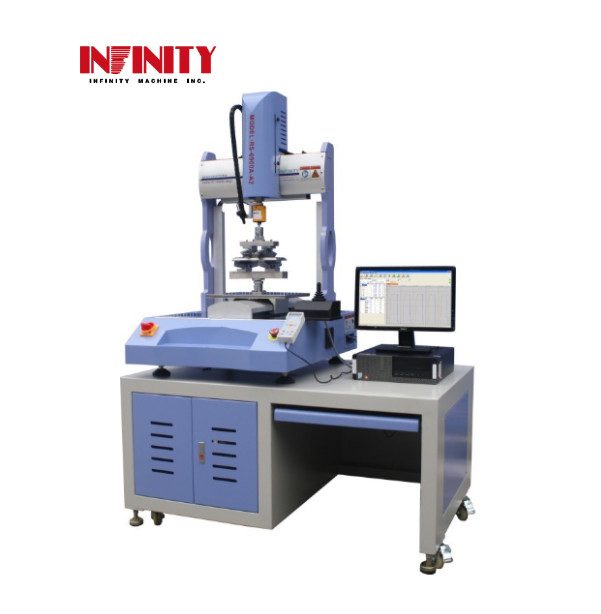

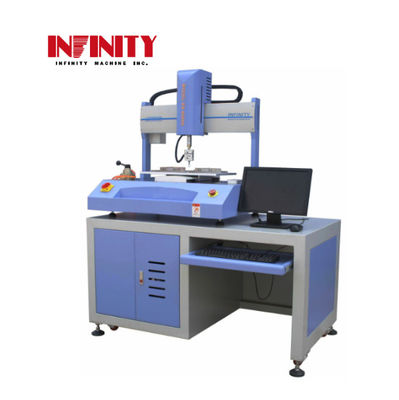

Probador de relación de clics del botón de encendido para portátil, teléfono inteligente, máquina de prueba de flexión de 3 puntos / 4 puntos
Aplicación:
Este probador multifunción con control servo está controlado por los ejes X, Y, Z, es adecuado para la prueba de fuerza de botones, la compresión de productos electrónicos, la prueba de flexión de 3 puntos y la prueba de flexión de 4 puntos.
Especialidades:
1. El probador se mueve mediante los ejes X, Y, Z, X, Y son para mover la plataforma de prueba, de modo que se puede realizar la prueba de compresión multipunto para los botones
prueba de fuerza y la prueba de compresión de productos electrónicos; El eje Z está conectado al transductor para aplicar la fuerza de prueba, recopilar la fuerza de prueba y
controlar el tiempo de compresión.
2. El sistema está controlado por software profesional de computadora, puede establecer la fuerza de prueba, el tiempo de prueba, los ciclos de prueba y la velocidad de prueba, y puede recopilar la
fuerza de prueba, el tiempo de prueba, la velocidad de prueba para generar el gráfico de prueba.
3. Los ejes X, Y, Z son impulsados por un servomotor de Panasonic japonés para conducir; transmisión por husillo de bolas preciso que puede lograr bajo ruido
y larga durabilidad.
4. El probador está equipado con una caja controlada, el operador también puede usar la caja para la configuración del probador.
5. El probador es de tipo sobremesa, una mesa especial como accesorio.
6. La interfaz en chino o inglés puede ser opcional. La unidad (N, Lb, gf, kgf) se puede cambiar libremente.
7. El método de prueba se puede configurar, guardar y llamar para su uso desde el registro de guardado. Los datos y la curva se pueden imprimir directamente
8. Se puede crear la curva de amortiguación de vida útil, el informe de prueba se puede convertir a formato de archivo Excel y PDF.
Parámetros técnicos:
| Modelo |
IF4331 |
| Método de accionamiento del eje Z |
Servomotor de Panasonic japonés |
| Transductor |
50N(5kgf)1000N(100kgf) |
|
Rango de accionamiento (arriba y abajo)
|
0~150mm |
| Rango de prueba de carga |
0~50N(5kgf)or 0~1000N(100kgf) |
| Resolución de carga |
0.01N |
| Precisión de carga |
±0.5%F.S |
| Rango de prueba de desplazamiento |
0~150mm |
| Resolución de desplazamiento |
0.001mm |
| Precisión de desplazamiento |
±0.03mm |
| Rango de velocidad de prueba |
0.1~150mm/min |
| Método de accionamiento del eje X-Y |
Servomotor de Panasonic |
| Forma de control |
X:(derecha e izquierda) Y:(adelante y atrás) |
| Rango de accionamiento |
X:0~300mm Y:0~300mm |
| Resolución de desplazamiento |
0.002mm |
| Precisión de desplazamiento |
±0.05mm |
| Rango de velocidad de movimiento |
5~200mm/seg |
| Tamaño máximo de la muestra |
W300xD300mm |
| Peso |
Aproximadamente 250 kg |
| Tamaño de la máquina |
W765xD895mmxH1250mm |
| Tamaño con mesa |
W1400xD900xH1900mm |
Aplicación típica:
1. La compresión multipunto:
El gráfico de prueba. El eje Y es fuerza (la unidad puede ser N, Lb, gf, kgf), el eje X es tiempo, la unidad es Segundo. La configuración para el gráfico a continuación es comprimir 5 kg para mantener 5 segundos a la fuerza de 5 kg.
El accesorio de prueba. El diámetro de las almohadillas de compresión se hará de acuerdo con los requisitos del cliente.
2. Prueba de fuerza del botón:
El gráfico de prueba para la prueba del botón.
El accesorio de prueba del botón.
3. La prueba de flexión de 3 y 4 puntos:
La prueba de flexión de 4 puntos es similar a la prueba de flexión de 3 puntos, la diferencia es el accesorio. Por lo tanto, aquí se presentará la prueba de flexión de 3 puntos. Hay dos formas de prueba para la flexión de 3 puntos en este probador, una es la prueba de fatiga de flexión de 3 puntos y otra es la prueba de resistencia a la flexión de 3 puntos.
El gráfico de prueba de fatiga de flexión de 3 puntos. Este gráfico de prueba es similar al gráfico de la prueba de fuerza de mantenimiento multipunto.
El gráfico similar de la prueba de resistencia a la flexión de 3 puntos.
El accesorio de flexión de 3 puntos. El accesorio de flexión de 4 puntos.
