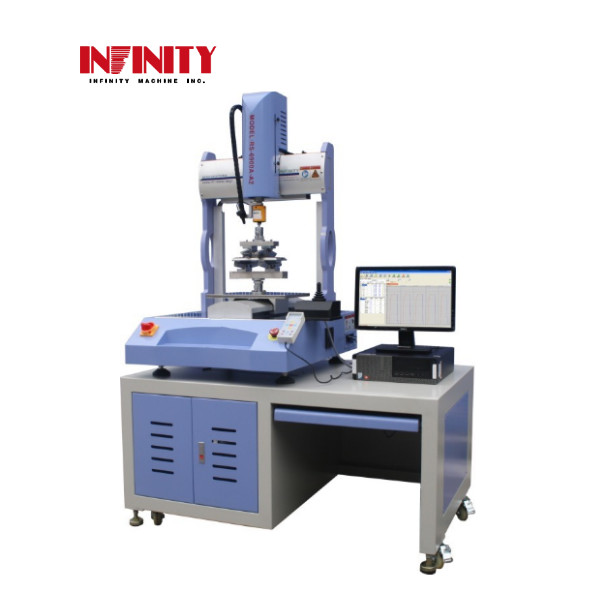

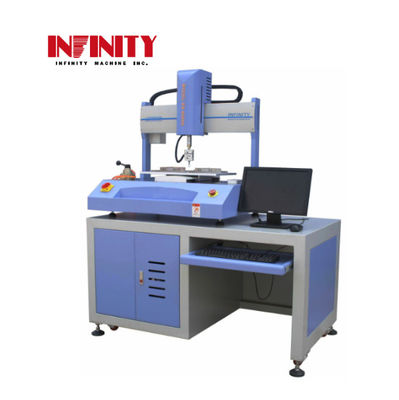

Botones de encendido Stwitchs teclados Tester de relación de clic portátil Smartphone compresión y máquina de prueba de flexión
Aplicación:
Este probador multifunción de control servo está controlado por ejes X, Y, Z, es adecuado para la prueba de fuerza del botón, la compresión para productos electrónicos, la prueba de flexión de 3 puntos,Prueba de flexión en 4 puntos.
Especialidades:
1. El probador se mueve por los ejes X, Y, Z, X, Y son para mover la plataforma de prueba, por lo que puede realizar la prueba de compresión de múltiples puntos para los botones
prueba de fuerza y el ensayo de compresión de productos electrónicos; el eje Z está conectado al transductor para aplicar la fuerza de ensayo, recoger la fuerza de ensayo y
controlar el tiempo de compresión.
2El sistema está controlado por un software profesional informático, puede establecer la fuerza de prueba, el tiempo de prueba, los ciclos de prueba y la velocidad de prueba, y puede recopilar los datos de los
fuerza de prueba, tiempo de prueba, velocidad de prueba para generar el gráfico de prueba.
3Los ejes X, Y y Z son accionados por un servomotor de Panasonic japonés; la transmisión se realiza mediante un tornillo de bolas de precisión que puede lograr el bajo nivel de ruido
y una larga durabilidad.
4El probador está equipado con una caja de control, el operador también puede utilizar la caja para la configuración del probador.
5El probador es de tipo de mesa, una mesa especial como accesorio.
6. La interfaz en chino o en inglés es opcional. La unidad (N,Lb,gf,kgf) se puede cambiar libremente.
7. El método de prueba se puede configurar, guardar y llamar para su uso desde el registro de almacenamiento. Los datos y la curva se pueden imprimir directamente
8La curva de amortiguación de vida puede crearse, el informe de prueba puede convertirse en formato de archivo Excel y PDF.
Parámetros técnicos:
| Modelo |
IF4331 |
| Método de conducción del eje Z |
Servomotor de Panasonic japonés |
| Transductor |
Las medidas de seguridad se aplicarán en el caso de las aeronaves de pasajeros. |
|
Alcance de conducción (hacia arriba y hacia abajo)
|
0 ~ 150 mm |
| Rango de carga de ensayo |
Se aplicarán las siguientes medidas: |
| Resolución de la carga |
0.01N |
| Precisión de la carga |
± 0,5% F.S. |
| Rango de ensayo del desplazamiento |
0 ~ 150 mm |
| Resolución del desplazamiento |
0.001 mm |
| Precisión del desplazamiento |
± 0,03 mm |
| Rango de velocidad de ensayo |
0.1 ~ 150 mm/min |
| Método de conducción del eje X-Y |
Servo motor de Panasonic |
| Modo de control |
X: ((derecha e izquierda) Y: ((antes y atrás) |
| Alcance de conducción |
Se aplicará el método de medición de la velocidad. |
| Resolución del desplazamiento |
0.002 mm |
| Precisión del desplazamiento |
± 0,05 mm |
| Rango de velocidad de movimiento |
5 ~ 200 mm/seg |
| Tamaño máximo de la muestra |
El valor de las emisiones de CO2 es el valor de las emisiones de CO2 de los combustibles renovables. |
| Peso |
Aproximadamente 250 kg. |
| Tamaño de la máquina |
El valor de las emisiones de CO2 es el valor de las emisiones de CO2 de los combustibles fósiles. |
| Tamaño con tabla |
El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. |
Aplicación típica:
1La compresión de múltiples puntos:
El gráfico de prueba. El eje Y es la fuerza, (unidad puede ser N, Lb, gf, kgf), el eje X es el tiempo, la unidad es Segundo. el ajuste para el gráfico de abajo es comprimir 5kg para mantener 5 segundos en la fuerza de 5kg.
El diámetro de las almohadillas de compresión se fabricará de acuerdo con los requisitos del cliente.
2. ensayo de fuerza del botón:
El gráfico de prueba para la prueba del botón.
El dispositivo de prueba del botón.
3Los ensayos de flexión de los puntos 3 y 4 serán:
La prueba de flexión de 4 puntos es similar a la prueba de flexión de 3 Pts, la diferencia es el accesorio.Hay dos formas de prueba para el 3 Pts flexión en este probador, una es la prueba de fatiga de flexión de 3Pts, y otra es la prueba de resistencia a la flexión de 3Pts.
El gráfico de prueba de fatiga de flexión de 3 Pts. Este gráfico de prueba es similar al gráfico en la prueba de fuerza de retención de múltiples puntos.
La prueba de resistencia a la flexión del gráfico 3P es similar.
La fijación de 3 puntos de flexión.
