Máquina de ensayo de ciclo flexible para el ensayo de fatiga de flexión de cables multiconductores SFF-8417 e ISO 19642-2:2023

Máquina de ensayo de ciclo flexible para el ensayo de fatiga de flexión de cables multiconductores SFF-8417 e ISO 19642-2:2023

Máquina de ensayo de ciclo flexible para el ensayo de fatiga de flexión de cables multiconductores SFF-8417 e ISO 19642-2:2023
Flex Cycle Testing Machine For SFF-8417 And ISO 19642-2:2023 Multi Conductor Cable Bending Fatigue Test
Máquina de ensayo de ciclo flexible para el ensayo de fatiga de flexión de cables multiconductores SFF-8417 e ISO 19642-2:2023
Datos del producto:
Lugar de origen: Hecho en china
Nombre de la marca: Infinity Machine Inc.
Certificación: ISO
Número de modelo: C5092: el precio de venta de los productos
Pago y Envío Términos:
Cantidad de orden mínima: 1
Precio: Negotiate
Detalles de empaquetado: Hoja transparente + esponja + cartón de madera
Tiempo de entrega: 35-40 días después de confirmado el pedido
Condiciones de pago: T/T
Capacidad de la fuente: 50 establecidos por mes
Contacto
Descripción detallada del producto
Nombre del producto: Máquinas de prueba de ciclo flexible para cable multiconductor SFF-8417 Procedimiento de prueba de c Modelo: C5092: el precio de venta de los productos
Solicitud: Las máquinas de prueba de flexión de cables cíclicos de cables son adecuadas para la prueba de flexi estándar de prueba: Procedimiento de prueba de ciclo flexible de cable multiconductor SFF 8417; Prueba de flexión cíclic
Cantidad del ensayo: 2 piezas Velocidad de prueba: 10~60rpm±2cpm (usuario frecuente de 13rpm)
Gama del ángulo: ±90° / 0°~180° Ciclos de ensayo: 1 ¢ 999,999 veces
Fuerza: Monofásico AC220V o 120V±10%, 50/60Hz Garantía: 1 año
Resaltar:

Prueba de fatiga por flexión del cable multiconductor

,

Máquina de ensayo de ciclo de flexión

,

2 PCS Máquina de ensayo de ciclo flexible

Máquina de ensayo de ciclo flexible para el procedimiento de ensayo de ciclo flexible del cable multiconductor SFF-8417
Resumen del producto

The C5092 Cable Cycle Flex Tester is a specialized testing machine designed for evaluating the bending fatigue performance of various cable types in compliance with ISO 19642-2 standards and SFF-8417 test procedures.

Este equipo de prueba de fatiga por flexión cíclica de cables de automóviles está diseñado para evaluar la conductividad del cable después de ciclos flex repetidos,proporcionar una evaluación crítica de la calidad para el cableado de vehículos y otras aplicaciones de cables.

Aplicaciones
  • Cables multiconductores
  • Cables de comunicación
  • Cables de datos
  • Cables para robots
  • Cables para vehículos
  • Cables para auriculares
  • Cables para máquinas
Método de ensayo

El proceso de ensayo consiste en un cortocircuito de conexión de un extremo del cable, su fijación a una placa de rotación, la aplicación de pesas calibradas,y realizar movimientos de rotación controlados izquierda-derecha para evaluar la conductividad del cable después de ciclos repetidos.

Normas de conformidad
  • ISO 19642-2 Vehículos de carretera - Cables para vehículos - Parte 2: Métodos de ensayo
  • Se aplican los siguientes requisitos:2023
  • Se trata de la norma ISO 14572.
  • Se aplicarán las disposiciones siguientes:
  • SFF 8417 Procedimiento de ensayo del ciclo flex de cable multiconductor
Especificaciones técnicas
Parámetro Especificación
Modelo C5092: el precio de venta de los productos
Cantidad de ensayo 2 PCS
Velocidad de ensayo 10 ~ 60 rpm ± 2 cpm (usuario frecuente de 13 rpm)
Rango de ángulo 90°
Min Ángulo de visualización ± 1°
Ciclos de pruebas 1 ¢ 999,999 veces
Radius de la rueda guía R13, R19, R25, R37, R55, R69, R82, R107 (cambiable) 4 conjuntos
Diámetro de la placa de rotación 275 mm
Los pesos 100 g, 200 g, 500 g, 1000 g (o hacer a medida)
Dimensión (W*D*H) 1280*724*1320 mm
Peso 350 kg de peso
Fuente de alimentación AC220V / AC120V de fase única 50/60Hz 5A o especificado por el usuario
Imágenes del producto

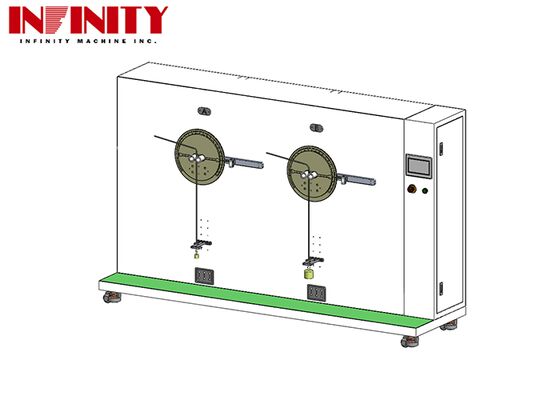

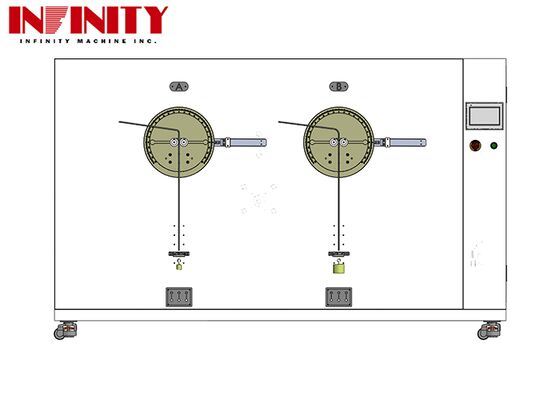

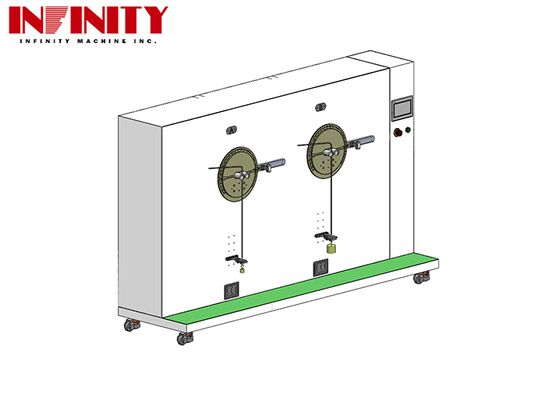

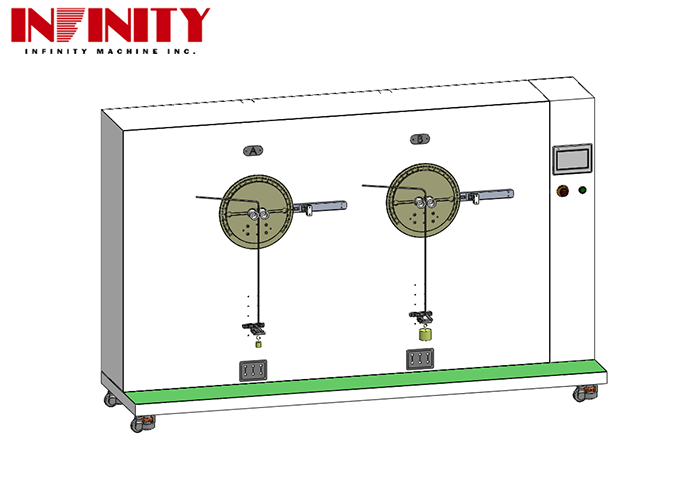

Automotive Cables Cyclic Bending Fatigue Test Machine diagram showing testing configuration ISO 19642-2:2023 Cyclic Bending Test Apparatus for Automotive Wires Cyclic Bending Test Equipment for Automotive Cables ISO 19642-2:2023
Embalaje y envío
Embalaje del producto

Los equipos de prueba de flexión cíclica de cables de automóviles están empaquetados en cajas de madera resistentes para evitar daños durante el transporte.Cada caja tiene marcas de envío claras para facilitar su identificación y manejo..

Transporte marítimo

Nos asociamos con compañías de envío confiables para garantizar un manejo seguro y una entrega oportuna.Los clientes reciben información de seguimiento completa para controlar el estado del envío durante todo el proceso de transporte.
