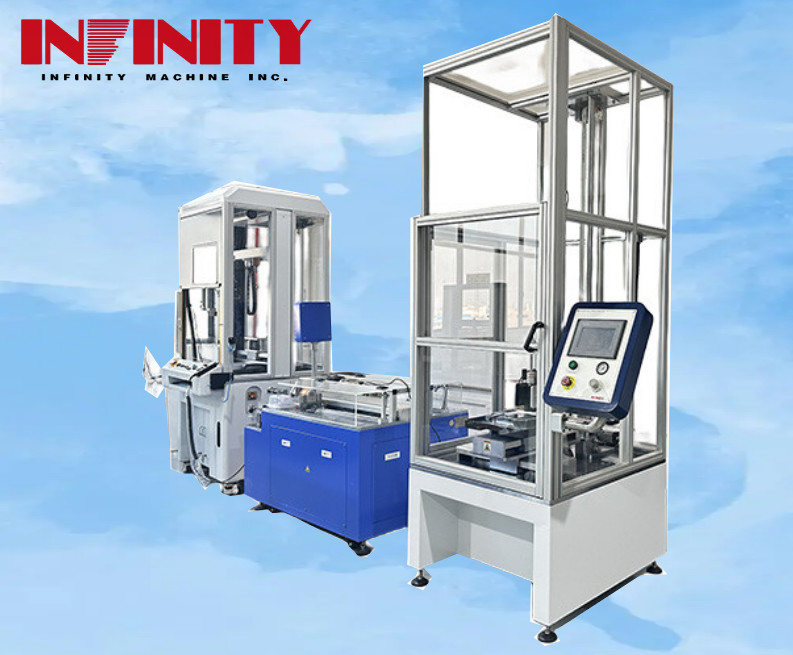

Estructura de pie en el suelo Tres Ejes Máquina de prueba de impacto de bola automática de caída

Máquina de prueba de impacto de bola automática de caída de tres ejes

Número de modelo del producto: ID6150


Aplicación:
La máquina adopta el modo de control PLC, la boquilla de succión utiliza presión negativa de vacío, que contiene diferentes tamaños de bolas de acero, presione el botón de caída, la boquilla de succión,la bola de acero se utilizará como prueba de caída libre, golpear la superficie de la muestra y probar la resistencia al impacto de la muestra, que es adecuada para el ensayo de impacto de teléfonos móviles, tabletas, productos de audio y otros productos electrónicos.

Características:

• El equipo utiliza el método de adsorción al vacío para absorber bolas de acero, que es más preciso que el método de caída mecánica de garra.puede programarse para realizar pruebas automáticas de ciclo de varios puntos y mejorar la eficiencia de las pruebas.
• Los ejes X, Y y Z son impulsados por un servomotor de Panasonic de Japón, un motor de tornillo de bolas de precisión, bajo ruido y uso duradero.
• El idioma tiene una interfaz simplificada / Inglés, adecuado para los clientes globales.
• La interfaz de operación del software es simple y fácil de operar.
• La función única de reinicio automático y recogida automática, puede realizar pruebas de ciclo sin supervisión y automáticas.los impactos de la bola de acero en la muestra durante el arranque y el funcionamientoCuando la plataforma XY se coloca en la posición del agujero del cono y el coaxo de la bola,el cilindro se libera y deja caer la bola de aceroDespués de que el eje Z deje caer la bola, el ciclo se ejecuta.
• Toda la máquina adopta el diseño de la estructura del piso, el panel de operación puede girar, de modo que el operador más cerca del área de prueba, más conveniente carga y descarga de muestras.
• El equipo proporciona el mecanismo perfecto de detección de fallos del estado de funcionamiento y proporciona la información de error correspondiente,y lleva a cabo la detección en tiempo real y el procesamiento de fallas del servo, fallas de los sensores, fallas de límite de los ejes X, Y y Z, a fin de maximizar la protección de la seguridad personal y del equipo.
• El dispositivo está equipado con una función láser infrarroja que permite localizar con precisión la posición del punto de aterrizaje y facilitar al probador la determinación precisa de la posición de ensayo.
• La fórmula de ensayo se almacena en la memoria ROM del sistema, que es sencilla y conveniente para leer y cambiar la posición de ensayo.

Parámetros de las especificaciones:

Control del dispositivo Interfaz:

Diagrama de flujo de acción:

                                                         1.Clampe la muestra y coloque la bola en el agujero del cono


                                                           2El eje Z baja y absorbe la bola de acero.

                                                           3.Coge la bola de acero y sube a la altura de impacto establecida

                                                           4.Posicionar las plataformas X y Y en el punto de impacto

                                                                     5La bola cae y golpea el punto de impacto.

                  6En el momento en que la bola rebota, el cilindro se extiende para sujetar la bola de acero para evitar un impacto secundario.

7.Después de que la plataforma XY se coloca en la posición del agujero cónico y es coaxial con la bola, el cilindro se libera y la bola de acero se baja.La bola de acero se reinicia automáticamente al centro del agujero cónicoDespués de que el eje Z cae para recoger la bola, el ciclo se ejecuta.

Apoyo y servicios:

Asistencia en la aplicación,instalación, formación, calibración, mantenimiento preventivo, apoyo técnico, actualización, reparación y piezas de repuesto.

Embalaje del producto:

La máquina de prueba de impactoLa caja será sellada y etiquetada con la información del producto para facilitar su identificación.
