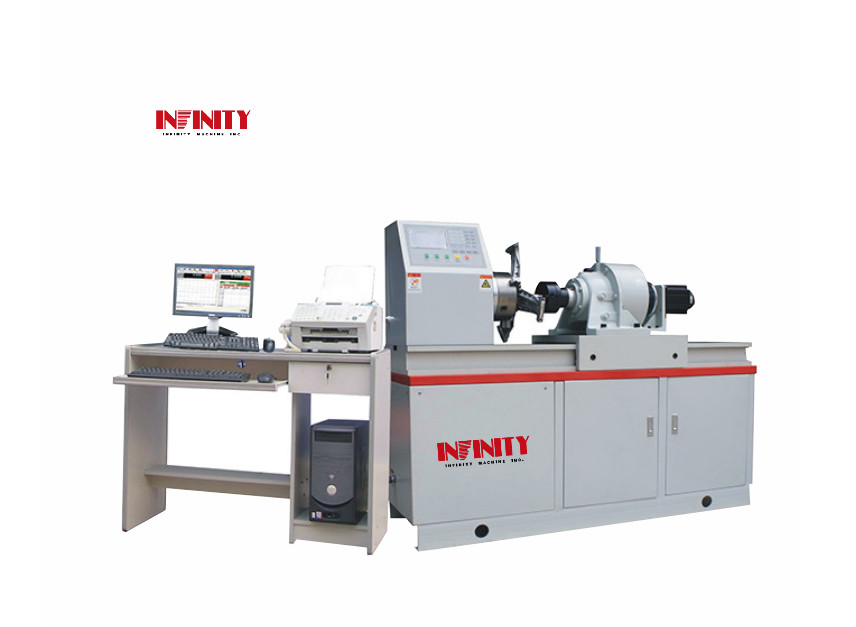

Monofásico de la prueba anti de la torsión de la máquina de prueba de la torsión del metal de 1000 N.m 0,75 kilovatios

Máquina de ensayo de torsión de metal de 1000 N.m Prueba antitorsión de fase única 0,75 Kw

Modelo: RS-8019

Objetivo:

Esta máquina se utiliza principalmente para pruebas de torsión de diferentes tipos de materiales metálicos y no metálicos, que pueden realizar el control de la torsión y el ángulo de torsión.Añadir accesorios relacionados que también pueden realizar pruebas de antitorsión en piezas y componentes. en el modo de control por microordenador, si está equipado con un equipo de medición de ángulo menor,Se pueden obtener datos de ensayo precisos como el módulo elástico de torsión (módulo de cizallamiento G) y la tensión proporcional (TP).Es un equipo de prueba necesario para las entidades de inspección de calidad, los institutos de investigación científica de los colegios y las empresas industriales y mineras.

Esta máquina es de estructura de acero de tipo horizontal, y el exterior es de placa de acero de alta calidad con tapa de alta pulverización.y el ruido del sistema de accionamiento es inferior a 60 dB.

El sistema de carga de la unidad adopta el sistema de servo de Panasonic japonés para controlar.La medición del par adopta un sensor de par de alta precisión y la medición del ángulo de giro adopta un codificador fotoeléctrico de alta precisión importado.

Estructuras y principios:

A. Estructura: modelo de tabla estructura de tipo horizontal

B. Principios de trabajo:

El sistema de carga de esta máquina adopta servomotor o operación manual y una caja de reducción de rueda de alfiler cicloide para conducir.Las mediciones de torsión y ángulo de giro adoptan sensor de par de alta precisión y codificador fotoeléctrico de alta precisión importado, así como sistema de medición de microordenadores.

C. Características de rendimiento:

1El sistema independiente de medición y control eléctrico también puede controlar, recopilar, analizar y procesar datos de prueba por ordenador.

El procesamiento automático y la visualización de los datos de ensayo se terminan por

microordenador que dibuja las curvas de torsión-ángulo de torsión y tiempo de torsión, conectando la impresora para imprimir el informe de ensayo con la fecha de ensayo,

número de serie, materiales, torsión e intensidad conforme a las normas nacionales.

del valor de la fuerza de torsión y el ángulo de torsión, indicando la velocidad de carga y la retención máxima, etc.;

2. Adopta un sensor de par de alta precisión con una relación de resolución de ± 350000 y el alcance de medición de la torsión puede alcanzar el 2%~100%;

3Tiene la función de protección contra sobrecargas;

4. Utiliza una caja de reducción de rueda de pin cycloid y el sistema de accionamiento de la potencia es estable y confiable;

5Está equipado con una rueda manual para el ajuste fino de la torsión, y la torsión inicial se puede ajustar a cero;

6La mesa de movimiento libre puede ser adecuada para muestras de varias longitudes.

7Está equipado con el ordenador de negocios de las marcas principales como máquina de control para lograr el ajuste de parámetros de prueba, estado de trabajo

Control, recopilación de datos, procesamiento de análisis, visualización e impresión de resultados de ensayo, etc.

8. Está preensamblado con los paquetes de software de la máquina de prueba de torsión RS_tester bajo el sistema operativo Windows, y la prueba se puede realizar

de acuerdo con las normas nacionales o con las normas exigidas por los usuarios.

9Esta máquina cumple con las normas de las máquinas de prueba de torsión GB/T 9370-1999, JJG 269-1981 y GB/T 239-1999 y pruebas de materiales

los métodos.

Características del software:

1) Despeje automático de cero: a medida que el ordenador de control principal recibe el orden de inicio del ensayo, el sistema de medición realizará automáticamente

compensación cero;

2) Guardar automáticamente: los datos de prueba y las condiciones de prueba pueden realizar un almacenamiento automático para evitar la pérdida de datos debido a una interrupción abrupta o olvidar guardar.

3) Procedimiento de ensayo: el procedimiento de ensayo como medida, visualización y análisis puede realizarse automáticamente por microordenador;

4) Modo de visualización: los datos y las curvas pueden mostrarse dinámicamente después del proceso de ensayo;

5) Representación de los resultados: los resultados de las pruebas son de libre acceso y las curvas de datos pueden ser reanalisadas.

6) Travesía de la curva: una vez finalizado el ensayo, el valor de fuerza de los puntos de la curva de ensayo y los datos de deformación se pueden encontrar con el ratón.

y práctico para acceder a los parámetros de ensayo de los materiales.

7) Comparación de resultados: las curvas de las características de la muestra pueden superponerse, reaparecer y acercarse parcialmente mediante diferentes colores para

Realizar el análisis y la comparación de un grupo de muestras.

8) Prueba por lotes: en el caso de muestras con los mismos parámetros, el ensayo de un lote de muestras puede finalizarse de forma ordenada después de fijar un tiempo.

9) Configuración del ensayo: se puede ajustar el ángulo de pretorsión y los tiempos de torsión, y la torsión constante se realizará automáticamente para eliminar la tensión residual.

10) Informe de prueba: los datos de prueba pueden realizar el proceso automático y la visualización y puede imprimir el informe de prueba con los datos de prueba, número de serie, material,

La programación y la impresión pueden proceder al informe de ensayo según el formato requerido por los usuarios.

11) Protección contra la sobrecarga: cuando la carga exceda del 5% del valor nominal, la máquina se detiene automáticamente.

12) Diagnóstico automático: el sistema tiene la función de diagnóstico automático.

Si se produce una situación anormal, la máquina se detendrá automáticamente e implementará la protección.

13) Los parámetros conocidos de 5 puntos pueden ser preestablecidos. Puede regular la velocidad y recopilar datos de prueba automáticamente.

la rigidez automáticamente.

Especificación:
