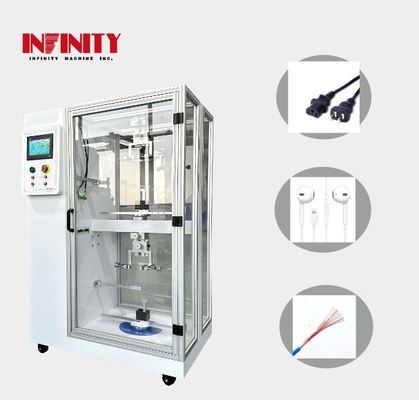

Máquina de prueba de tirón de alambre de 45° Cone para la prueba de tirón de alambre de núcleos múltiples pequeños

                        Máquina de ensayo de tracción de alambre de 45° cónico adecuada para el ensayo de tracción de alambre de núcleos múltiples pequeños

Modelo: IC1362

Aplicación:

Adecuado para todo tipo de productos electrónicos pequeños carga de cable de alimentación, cable de auriculares, pequeño cable multi-núcleo para prueba de vida de rotación oblicuo 45 grados.

Características:

• Diseño de doble estación, control independiente, ahorra mucho espacio de prueba, diseño de cubierta protectora transparente, no solo conveniente para observar el estado de prueba y mejorar la seguridad del equipo.
• Para el control del programa se utiliza la pantalla táctil de Taiwan WEINVIEW + Japón Mitsubishi PLC. Las condiciones de prueba se pueden introducir en la pantalla táctil,y las condiciones de ensayo y los tiempos de ensayo se pueden mostrar en tiempo real.

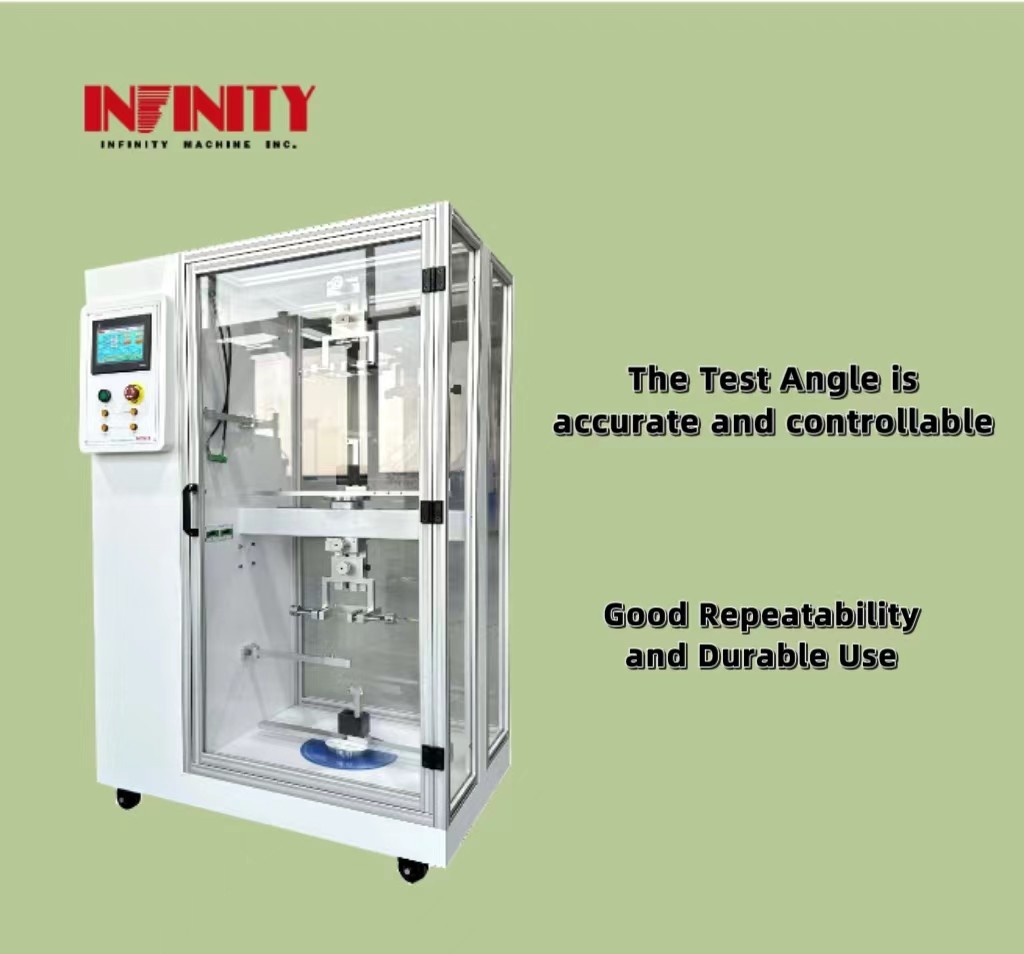

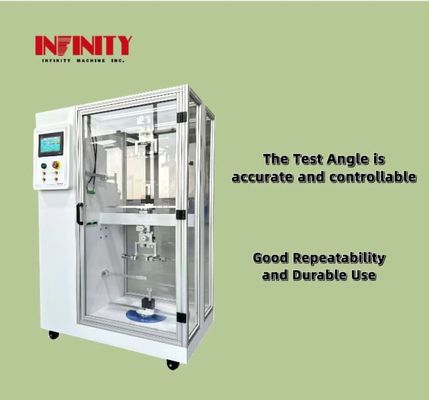

• Está impulsado por el servomotor de CA Panasonic de Japón, la desaceleración del reductor planetario de precisión SHIMPO de Japón, la transmisión de cinta síncrona Mitsubishi de Japón, el ángulo de prueba es preciso y controlable,buena repetibilidad y uso duradero.
• Con la función de detectar la conducción del cable, el cable se desconecta durante el ensayo y se detiene la alarma inmediatamente.
• Tiene la función de detectar el cambio de resistencia del alambre, y puede establecer los límites superior e inferior.

Especificaciónel:

Método de ensayo:

1.Conectar un extremo del cable de alimentación o del cable de auriculares en el accesorio, como se muestra en la figura siguiente, doblar de nuevo en el extremo de la abrazadera de 80 a 100 mm,y conectarse con la línea de referencia (la línea de referencia pasa a través de dos poleas móviles como se muestra en la figura siguiente, y el otro extremo está conectado con el peso).

2. Configurar la velocidad a 252 grados / segundo, el ángulo de rotación es 720 grados, girar 360 grados y luego girar de nuevo a 360 grados de nuevo al origen hasta la finalización de los tiempos,comprobar si el cable es bueno.

3Si es necesario controlar si el ensayo del cable es defectuoso o si la resistencia del cable cambia,ambos extremos del cable estarán conectados al puerto de detección de conducción o resistencia de la máquina, respectivamente.Una vez que la ruptura del cable es defectuosa o el cambio de resistencia excede el límite, la máquina detendrá automáticamente la prueba y la alarma.

El SInterfaz del software:

Tamaño de la máquina:

Recomendación de productos relacionados:

1.El testador de Yank: Adecuado para todo tipo de productos electrónicos pequeños carga de cable de alimentación, cable de auriculares, pequeño cable multi-núcleo para prueba de vida de rotación oblicuo de 45 grados.

2.Máquina de ensayo de vida útil del alambre oscilanteIN-B6303:se utiliza principalmente para pequeños electrodomésticos. Se realizará un ensayo de elevación y oscilación en el punto de conexión del cargador.

3.Máquina de prueba de oscilación de alambre de cinco estaciones:Es adecuado para cables de varios núcleos, cables de comunicación, cables de auriculares, cables planos, cables de señal, cables de carga y otros cables para pruebas de resistencia a la oscilación y la flexión.

Apoyo y servicios:

Asistencia en la aplicación,instalación, formación, calibración, mantenimiento preventivo, apoyo técnico, actualización, reparación y piezas de repuesto.

Embalaje del producto:

El probador de tirón de alambreLa caja estará sellada y etiquetada con la información del producto para facilitar su identificación.
