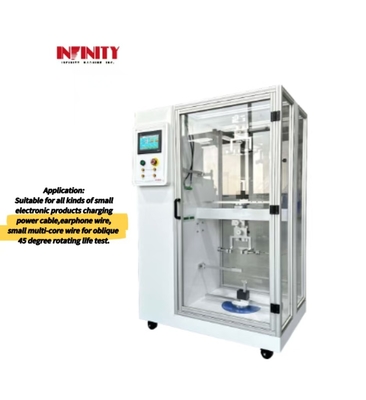

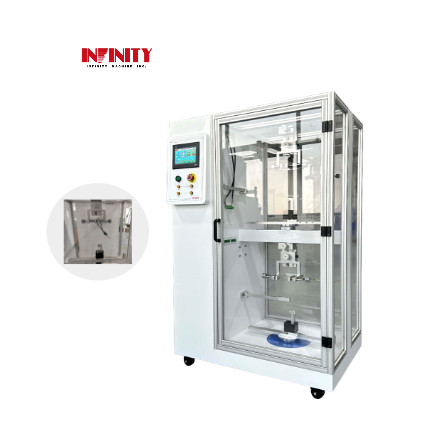

Japón Panasonic AC Servo motor accionado por alambre 45 ° máquina de prueba de tira de cono para cables pequeños

                                                                 Máquina de ensayo de tracción de alambre de 45° de cono

Modelo: IC1362

Aplicación:

Adecuado para todo tipo de productos electrónicos pequeños carga de cable de alimentación, cable de auriculares, pequeño cable multi-núcleo para prueba de vida de rotación oblicuo de 45 grados.

Características:

1Diseño de doble estación, control independiente, ahorra mucho espacio de prueba, diseño de cubierta protectora transparente, no sólo conveniente para observar el estado de prueba y mejorar la seguridad del equipo.

2. Taiwan WEINVIEW pantalla táctil + Japón Mitsubishi PLC se utiliza para el control del programa. Las condiciones de prueba se pueden introducir en la pantalla táctil,y las condiciones de ensayo y los tiempos de ensayo se pueden mostrar en tiempo real.

3Está impulsado por el servomotor de CA Panasonic de Japón, la desaceleración del reductor planetario de precisión SHIMPO de Japón, la transmisión de cinta síncrona Mitsubishi de Japón, el ángulo de prueba es preciso y controlable,buena repetibilidad y uso duradero.

4.Con la función de detectar la conducción del cable, el cable se desconecta durante el ensayo y se detiene la alarma inmediatamente.

5.Tiene la función de detectar el cambio de resistencia del cable, y puede establecer los límites superior e inferior. Si la resistencia excede el límite durante la prueba, detenga la alarma inmediatamente.

Especificaciónel:

Método de ensayo:

1.Conectar un extremo del cable de alimentación o del cable de auriculares en el accesorio, como se muestra en la figura siguiente, doblar de nuevo en el extremo de la abrazadera de 80 a 100 mm,y conectarse con la línea de referencia (la línea de referencia pasa a través de dos poleas móviles como se muestra en la figura siguiente, y el otro extremo está conectado con el peso).

2. Configurar la velocidad a 252 grados / segundo, el ángulo de rotación es 720 grados, girar 360 grados y luego girar de nuevo a 360 grados de nuevo al origen hasta la finalización de los tiempos,comprobar si el cable es bueno.

3. Si es necesario controlar si el ensayo del alambre es defectuoso o si la resistencia del alambre cambia,ambos extremos del cable estarán conectados al puerto de detección de conducción o resistencia de la máquina, respectivamente.Una vez que la ruptura del cable es defectuosa o el cambio de resistencia excede el límite, la máquina detendrá automáticamente la prueba y la alarma.

El SInterfaz del software:

Tamaño de la máquina:
