| Lugar de origen: | Hecho en China |
| Nombre de la marca: | Infinity Machine |
| Certificación: | CE, ISO |
| Número de modelo: | IN-DF30 |
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | Negotiable |
| Detalles de empaquetado: | Caso de madera de la exportación estándar con el interior manual y video de la operación. |
| Tiempo de entrega: | Enviado en 35 días después del pago |
| Condiciones de pago: | D/A, D/P, T/T, Western Union, MoneyGram |
| Capacidad de la fuente: | 200 sistemas por mes |
| Max Dynamic Test Force: | ± 30kN | Fuerza máxima de ensayo estática: | ± 30kN |
|---|---|---|---|
| Espacio máximo de ensayo: | 750 mm (incluido el volante) | Amplitud máxima del actuador: | ± 75 mm |
| Frecuencia máxima: | 20 Hz / 50 Hz / 50-100 Hz | Fluctuación dinámica: | ≤±1% FS |
| Manera de Cotrol: | Servocontrol | Distancia entre columnas: | Las demás: |
| Alta luz: | equipo de prueba hidráulico,máquina de prueba universal automatizada |
||

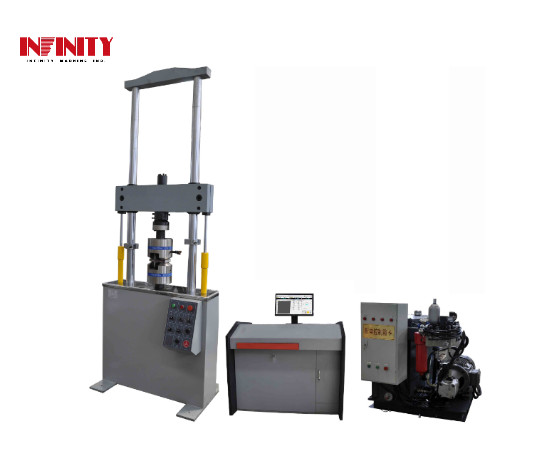

30 KN Máquina de ensayo universal servohidráulica para ensayos de propiedades mecánicas
El modelo: IN-DF30
Objetivo:
Máquina de ensayo universal hidráulicaes un tipo de equipo ampliamente utilizado en el ensayo de propiedades mecánicas de materiales y componentes, que puede realizar pruebas de fatiga de tracción, compresión, ciclo bajo y ciclo alto.El equipo está equipado con invernadero alto y bajo, que puede realizar ensayos mecánicos a diferentes temperaturas, y es muy práctico.
Como una de las últimas series de máquinas de prueba universales dinámicas y estáticas desarrolladas por nuestra compañía, los componentes clave del anfitrión, estación de servo de presión constante, volante hidráulico, etc.están diseñados y fabricados por la propia empresa, utilizando los productos de marcas internacionales y nacionales similares de la válvula de servo, los componentes de sellado y otras piezas clave compradas,Mejora considerable de la estabilidad y fiabilidad del sistemaEl rendimiento de toda la máquina es equivalente al nivel técnico de los productos avanzados internacionales, y es un equipo de prueba muy confiable.
Especificación:
1. Fuerza máxima de ensayo estática: ± 30 kN.
2. Max. fuerza de ensayo dinámica: ±30 kN;fluctuación dinámica: ≤ ± 1% FS.
3. Amplitud máxima del actuador: ±75 mm, indicando una precisión ± 0,5% FS.
4Frecuencia máxima: 20 Hz / 50 Hz / 50-100 Hz.
5Modo de control: modos de control de carga, carrera y deformación. principalmente onda de ensayo: soportada por un controlador (incluida la onda senoidal, onda cuadrada,
onda triangular, onda oblicuo y onda de entrada externa).
6. Espacio máximo de ensayo: 750 mm (incluido el volante).
7- Distancia entre columnas: 600 mm.
8. Especificación de la estación de servo bomba de tensión constante:
Flujo ≥ 37L/min, 21Mpa, 380V de tres fases.
9- rango de sujeción de la muestra: longitud de la muestra plana es de 0 a 26 mm;
el diámetro de la muestra redonda es de 5-31 mm.
Descripción del programa:
La máquina de ensayo universal hidráulica está compuesta por la máquina principal ((actuador servo lineal de 200KN), el mandril de presión hidráulica, el módulo de conductor de presión hidráulica,un conjunto de estaciones de servo-bombas de tensión constante (el caudal es de 90L/min y la presión del sistema es de 21MPa), servocontrolador totalmente digital de un solo canal, impresora de ordenador, software de ensayo y otros accesorios necesarios.
1.Máquina principal
La máquina principal tiene una estructura de marco de doble columna, con un actuador de servo revestimiento de 30KN debajo dentro del marco de la máquina principal.El chuck de presión hidráulica forzada está montado respectivamente en la viga y la parte superior del pistón del actuadorEl ajuste de la viga adopta elevación hidráulica, sujeción hidráulica y estructura flexible elástica, lo que garantiza que la viga sea estable y confiable en el ensayo.y asegurarse de que el haz está bloqueado e inmóvil en el estado de no pruebaLa superficie exterior de la columna adopta el proceso de cromo duro galvanizado, mejorando efectivamente la capacidad de resistencia al desgaste de la columna, así como la capacidad anticorrosión.También hace que la apariencia de la máquina principal mejor.
La máquina principal posee características de estructura compacta, viga de elevación suave, bastidor rígido, sujeción fiable de la muestra, buena capacidad de centración y fácil montaje y sujeción.y equipados con varios agarres y dispositivos de ensayo del entorno, sus funciones de ensayo pueden ampliarse.
2.Actuación:
El actuador servo es el componente central de la máquina de prueba, la máquina emite la fuerza de prueba a través del actuador.montado debajo de la máquina, compuesto por el cuerpo del actuador, el módulo de control de presión hidráulica y el sensor.
3.Las condiciones de funcionamiento de las máquinas de ensayo deberán ser las siguientes:
El chuck de presión hidráulica forzada está compuesto por el chuck y el módulo de presión hidráulica.Maxilar y accesorios relacionadosEl cilindro de aceite de sujeción está incrustado en el cuerpo del dispositivo, adoptando el método de sujeción bidireccional, independientemente del cambio de ancho de la muestra, siempre puede garantizar la concentricidad de la muestra.Las partidas del cuerpo del pistón de sujeción y del dispositivo, el espacio libre de ajuste es menor, lo que hace que la vida útil del cuerpo del accesorio sea más larga.
Rango de sujeción de la muestra: ancho de la muestra plana es de 0 ~ 26 mm
Ancho de la muestra redonda es de 5 ~ 31 mm
4.Estación de bombeo de tensión constante:
La estación de bombeo se compone principalmente de base, tanque de aceite, sistema de generador de bomba de aceite,
Bloque de válvulas, sistema de tuberías y refrigeración. Se utiliza para proporcionar energía a la máquina de ensayo.
5. Servocontrolador de un solo canal totalmente digital:
5.1. cantidad de canal de control: uno, incluido este circuito de control de circuito cerrado de la fuerza de ensayo, El ensayo se ha realizado en el marco de una serie de ensayos.
con un nivel de aceleración superiorfunción de entrega en modo de control.
5.2. Software de control de la máquina de ensayo servodinámico electrohidráulico (sistema):
Software de prueba multifunción: es un software de prueba con una gran flexibilidad y una función completa, los usuarios pueden diseñar un método de prueba especial a través de él sin necesidad de programación.Este software puede hacer varias funciones de control, función de recogida de datos y otras funciones diversas del servocontrolador en un panel en el camino de los iconos, de modo que los usuarios puedan arrastrar estos iconos de función al panel definido en el ensayo,y combinarlos libremente según las necesidades, puede realizar el ensayo según los métodos definidos por los usuarios.
Imagen:
Nuestro salón de exposiciones:
Apoyo y servicios:
Apoyo técnico y servicios
Estamos comprometidos a proporcionar a nuestros clientes un apoyo técnico y servicios excepcionales.
Ofrecemos una amplia gama de servicios para garantizar que su producto sea sometido a pruebas rigurosas y control de calidad.
Nuestro equipo de especialistas se dedica a proporcionar el apoyo técnico y los servicios de la más alta calidad para nuestras máquinas de prueba.
Embalaje y envío:
Nuestra máquina de ensayo se empacará en cajas de cartón y/o cajas apropiadas. Los productos se enviarán utilizando métodos de envío estándar como el transporte aéreo, marítimo o terrestre.Los requisitos especiales de envío deben discutirse con el proveedor antes de la compra.
El cliente es responsable de todos los derechos de importación, impuestos y/u otros cargos asociados con las mercancías.
Preguntas frecuentes:
1¿Cómo elegir la máquina de prueba de compresión más adecuada?
Nuestro equipo de profesionales le dará la mejor sugerencia siempre y cuando usted diga¿Qué clase de prueba te hace?Necesidad
el trabajo y la especificación requerida.
2¿Acepta el servicio de personalización?
Sí, por supuesto, no sólo podemos ofrecer máquinas estándar, sino también máquinas personalizadas de acuerdoEn el
No dude en decirnos su requisito, haremos todo lo posible para satisfacer sus necesidades.
3¿Podemos visitar su fábrica antes del pedido?
Sí, bienvenido a visitar nuestra fábrica.
4¿Ha tenido clientes de nuestro país antes?
Ahora nuestras máquinas de prueba se han vendido a más de 30 países, como EE.UU., Canadá, Rusia,Reino Unido,
En el marco de las negociaciones, el Consejo adoptó una decisión sobre la aplicación de las disposiciones de laVietnam,
Irán, Brasil... y así sucesivamente.
5¿Qué hay de su garantía?
En general, nuestra garantía es de un año.y
Los componentes cambian, necesariamente, nuestros ingenieros pueden ir a su lugar para un mejor servicio.
6¿Qué tal el embalaje de la máquina, está protegida de forma segura durante el transporte?
Nuestra máquina está envasada en cartón de madera de exportación estándar, no se dañará.Muchos
máquinas de ensayo en el extranjero por mar o por aire sin daños.
7.¿Cómo instalar y utilizar el producto?
El producto se envía con una instrucción de uso y un vídeo en inglésla versión.
